【项目简介】

南山集团东海热电厂一期工程#1、#2机组为150MW燃煤机组，二期工程#3、#4机组为220MW燃煤机组，分别于2006年、2007年投入运行。按照国家超低排放的要求，烟气分别经过脱硝、电除尘、湿法脱硫、湿电除尘等工艺后进入烟囱排入大气。

南山集团东海热电厂一期、二期共4台机组的脱硫、脱硝、湿电除尘全部采用GE新华OC6000e系统进行自动控制及调节。一期2台机组的脱硫、脱硝、湿电除尘共用同一个网络，实现各工艺系统的无缝对接；二期2台机组的脱硫、湿电除尘共用同一个网络，实现各工艺系统的无缝对接。脱硫系统与机组之间采用Modbus RTU协议实现数据共享；与湿电除尘PLC系统之间采用Modbus RTU协议实现互相操控。

【湿电除尘原理】

目前，用于静电沉积的高压直流电源,主要有以下两种，一种是可控硅移相控制的高压直流电源,简称可控硅电源；另一种是恒流高压直流电源，简称恒流电源。可控硅电源加到电场本体上去的是电压源，它的输出电压是“恒定”不变的。而恒流电源加到电场本体上去的是电流源，它的输出电流是“恒定”不变的。

恒流电源的原理示意图如图1所示

图1  恒流电源原理示意图

电网输入的交流正弦电压，通过恒流变换器，转换为交流正弦电流，经升压、整流后成为恒流高压直流电源给沉积电场供电。

该项目湿电除尘出口粉尘浓度<=10mg/m3。

【控制功能】

1. 主控系统通过Modbus RTU通讯协议实现与湿电除尘PLC之间的数据通讯。

2. 湿电除尘系统升压时，根据控制要求逐级增加档位；降压时，逐级降低档位，从而实现精确控制。

3. 喷淋时首先减少电场恒流->打开所选中的喷淋阀->打开喷淋总阀->开指定的水泵->关指定水泵->关喷淋总阀->关选中的喷淋阀。

4. 工艺水泵及湿电风机均可一投一备，运行更可靠。

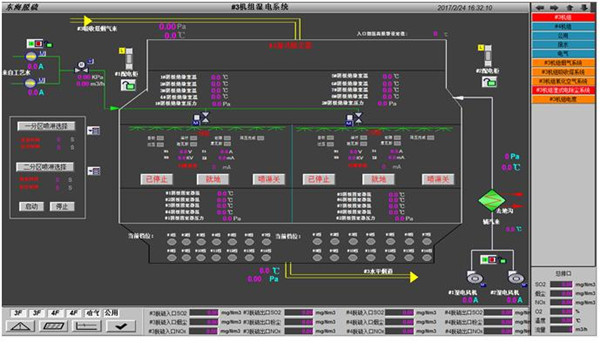

【相关画面】
